Einführung

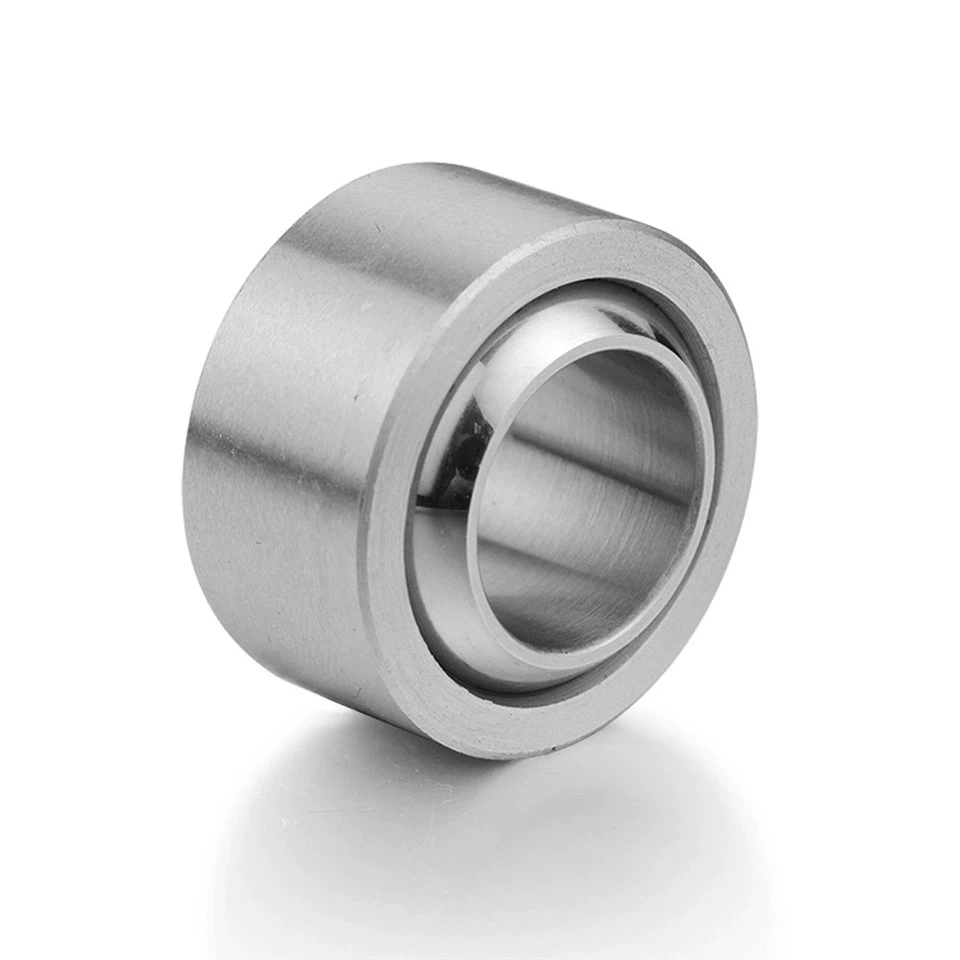

Das zentripetale Gelenklager ist ein kugelförmiges Gleitlager, das aus einem inneren Ring, einem Außenring und einem kugelförmigen Schiebebereich besteht. Es ermöglicht eine Rotation und Schwingung in jedem Winkel, das für radiale Lasten und kleine axiale Belastungen geeignet ist4. Sein selbstausrichtendes Design kompensiert die Installationsfehler zwischen Welle und Gehäuse, verringert die Spannungskonzentration und verlängerte Lebensdauer der Lebensdauer
Produkthighlights
Hohe Belastungskapazität
Hergestellt aus GCR15 -Tragstahl mit Wärmebehandlung (HRC 58-64), kann es statische Lasten bis zu 2300 kN (z. B. Modell GEG100ET -2 rs) standhalten.
Selbstausrichtung
Die kugelförmige Gleitfläche passt sich an Misserien für kleinere Wellen mit einem maximalen Neigungswinkel von 17 Grad an (z. B. Modell GEG40ES)
Wartungsfreies Design
Einige Modelle (z. B. die GE… FW -Serie) verwenden PTFE -Verbundschichtschichten, wodurch die Notwendigkeit einer externen Schmierung beseitigt und für harte Umgebungen wie Staub und Feuchtigkeit geeignet ist
Korrosionsbeständigkeit
Der innere Ring ist hart verchromt und der äußere Ring ist phosphatiert, um Säure- und Alkali-Korrosion zu widerstehen, mit einem Betriebstemperaturbereich von -30 Grad bis +80 Grad 7
Produktmodellparameter Tabelle
Anwendungsszenarien
Mechanische Drehausrüstung
Installation und Wartung
Installationsschritte
o Reinigen Sie die Welle und das Gehäuse, um Verunreinigungen zu entfernen.
o Verwenden Sie Heizung (80-100 Grad) oder eine Drücke zur einheitlichen Installation, um direkte Auswirkungen zu vermeiden
Wartungstipps
o Überprüfen Sie regelmäßig den Lagerbestand; Passen Sie geteilte äußere Ringe (z. B. Ge… HS -Modelle) an, um das Leben zu erweitern2.
o Selbsthungermodelle (z. B. Ge… FW) erfordern keine Schmierung; Schmiermodelle benötigen alle 500 Stunden Lithiumbasisfett
FAQ
F: Wie wähle ich den richtigen Lagertyp für meine Anwendung aus?
A: Wählen Sie basierend auf Schlüsselparametern:
Lasttyp: Wählen Sie allgemeine Modelle (z. B. GEG… ES) für radiale Lasten; Stellen Sie bei kombinierten axialen Belastungen die axiale Belastungskapazität des Modells (empfohlene axiale Last weniger als 30% der radialen Last) sicher.
Schwunganforderung: Große Schwungwinkel (bis 19 Grad) erfordern GE… C -Modelle; Präzisionsgeräte benötigt niedrige Toleranz Ge… f Modelle.
Environment: Dust/moisture environments need -2RS sealed models (e.g., GEG100ET-2RS); high-temperature scenarios (>80 Grad) erfordern maßgefertigte, von Keramik beschichtete Modelle.
